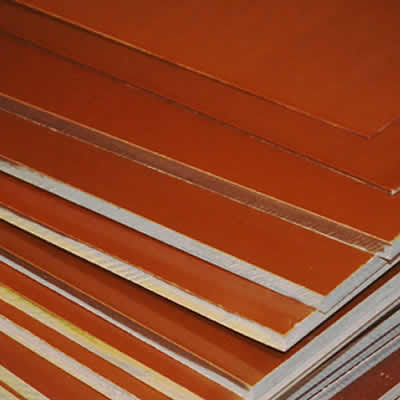

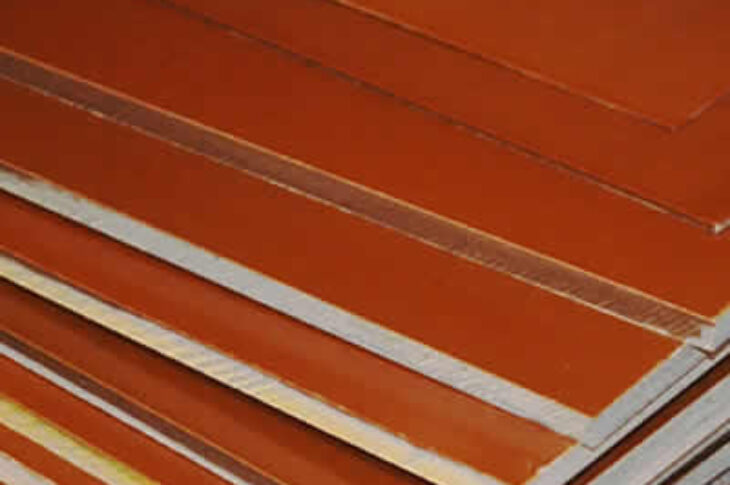

Гетинакс, слоистый пластик на основе бумаги и синтетических смол. Связующим чаще всего служат феноло-формальдегидные смолы, реже — меламино-формальдегидные, эпоксидно-феноло-анилино-формальдегидные. Содержание смолы в Гетинаксе 40—55%. Иногда Гетинакс фольгируют красно-медной электролитической фольгой, облицовывают хлопчатобумажными, стеклянными или асбестовыми тканями, армируют металлической сеткой. В зависимости от назначения. Гетинакс выпускают нескольких марок:

Гетинакс марки I

Эта марка выпускается на фенолформальдегидной основе. Толщина материала колеблется от 0,4 до 50 мм. Благодаря своим высоким механическим свойствам Гетинакс марки Iлегко поддается обработке. Этот материал можно резать, сверлить. Электроизоляционные свойства марки не ухудшаются при изменении влажности, потому что значение водопоглощения невысокое. Все перечисленные характеристики материала применимы в низковольтном оборудовании, где используется напряжение не более 1000 В, и которое работает на воздухе или в трансформаторном масле. При нормальной относительной влажности воздуха электроизоляционные показатели материала неизменны.

Гетинакс марки V

Основа этого материала – это смесь фенолформальдегидной и эпоксидной смол. Толщина его колеблется от 1,0 до 50 мм. Повторяя все механические показатели Гетинакса марки I,Гетинакс марки V имеет улучшенные электроизоляционные свойства, а именно высокую электрическую прочность вдоль слоев и низкое значение тангенса угла диэлектрических потерь.
Его электроизоляционные показатели позволяют применять этот материал в устройствах, которые используют напряжение более 1000 В и частоту тока106 Гц, при условии нормальной относительной влажности воздуха, а также в трансформаторном масле.

Гетинакс марки X

Его основу составляет модифицированная фенолформальдегидная смола. Возможная толщина этого материала составляет от 0,4 до 2,5 мм. Также как и вышеперечисленные марки, хорошо поддается механической обработке и к тому же его можно штамповать при низких температурах.
Как и Гетинакс марки I Гетинакс марки X применяется в устройствах, работающих на напряжении не более 1000 В, на воздухе при условии нормальной относительной влажности воздуха, а также в трансформаторном масле.

Гетинакс марки ЛГ

Так называемый лавсановый Гетинакс материал, который можно использовать при повышенной влажности воздуха, когда показатель ее достигает 93%, а температура 40°С. И при этом не требуется дополнительное влагозащитное лаковое покрытие.
Диапазон длительно допустимой рабочей температуры у этой марки больше, чем у других марок — от -65°С до +150°С.

Размеры

Формат: (1000х2000)±20 мм; (1000х1000)±20 мм;
Обладает высокой механической прочностью, хорошими электроизоляционными свойствами. Ниже приведены некоторые свойства Гетинакса: плотность 1, 25 г/см2; теплостойкость по Мартенсу 150—160°С; прочность при растяжении 70—100 Мн/м2 (700—1000 кгс/см2), прочность при статическим изгибе (по основе) 80—140 Мн/м2 (800—1400 кгс/см2); удельная ударная вязкость 1, 3—1, 5 кдж/м2 (13—15 кгс (см/см2); водопоглощение за 24 ч 0, 3—0, 6 г/дм2; удельное поверхностное электрическое сопротивление 1010—1012 ом; тангенс угла диэлектрических потерь при 103 кгц 0, 07—0, 10.

Для получения листового Гетинакса бумагу пропитывают спиртовым или водно-спиртовым раствором резольной смолы либо расплавленной смолой под давлением. Пропитанные листы сушат, режут, собирают в пакеты и прессуют при 150—160°С, затем охлаждают под давлением. Иногда Гетинакс подвергают дополнительной термообработке (ступенчатому нагреву до 120—130°С). Основную массу деталей из Гетинакса изготовляют механической обработкой.
Применяют как электроизоляционный материал для длительной работы при температурах от — 65 до +105°С; для производства панелей, крышек, втулок, шестерён, шайб и др., а также в мебельном производстве. Из фольгированного Гетинакса изготовляют печатные схемы.
